W poprzednim poście przedstawiłem przykładowe, niewłaściwe podejście firmy wykonawczej do przekroju ściany w kontekście izolacji termicznej. „Podciąganie” nazewnictwem (elewacje wentylowane, domy skandynawskie itd) chwyty marketingowe, bo inaczej tego nie można nazwać, gdyż przedstawione stanowią tylko otoczkę a mocno rozmijają się z poprawnością technologiczną. Cóż, taki trend niestety istnieje na rynku domów szkieletowych/modułowych.
Dziś rozpatrzymy temat konstrukcja, a dokładniej skłonił mnie do doprecyzowania widok pięknej zimy za oknem: Dach wiązarowy jako element budynku szkieletowego.
Krótko o historii – pomysł i pierwsze dachy USA lata 50te. Rozwój technologii początki XXIw, obecnie bardzo popularny system na całym świecie również w domach tradycyjnie murowanych. Koszt i ekonomia determinują pewne trendy, ale należy pamiętać, aby trzon budownictwa szkieletowego pozostawał bez zmian, czyli zbiór fundamentalnych zasad budownictwa szkieletowego, poprawności technologicznej, przenoszenia obciążeń, połączeń etc, którymi My posługujemy się budując Państwa Domy.
Czym są wiązary dachowe i dlaczego spójność jest kluczowa?

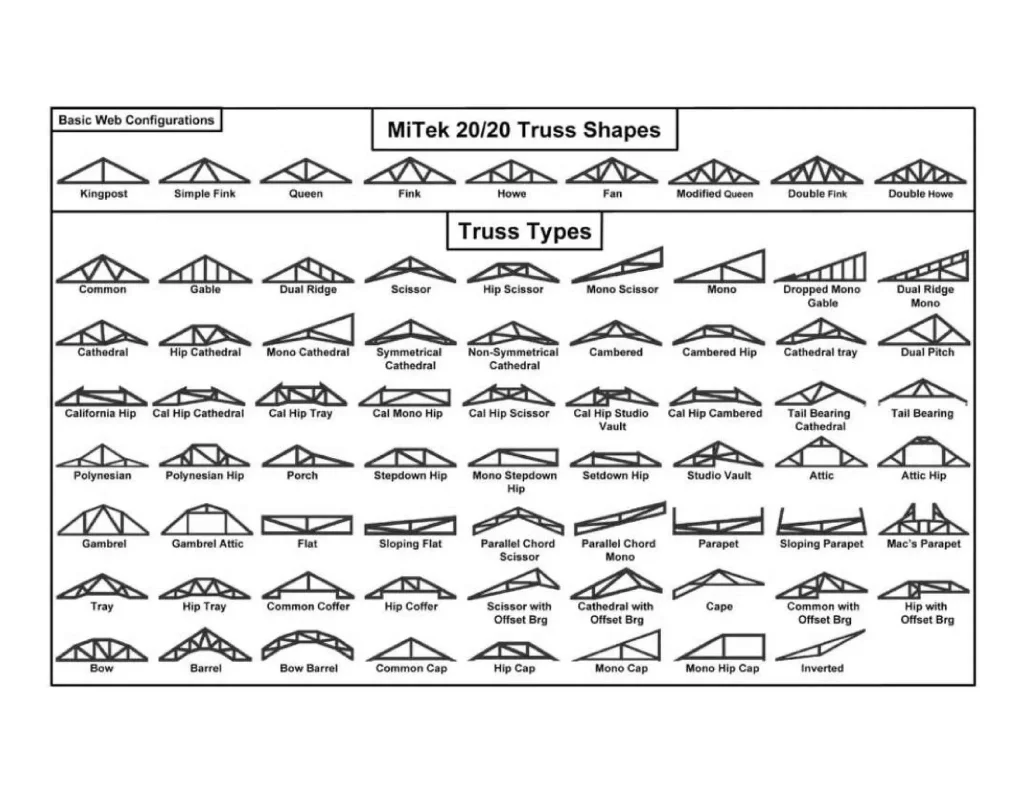

Wiązary dachowe W uproszczeniu, drewniane konstrukcje nośne. Jak widać na zdjęciu1 składają się z wielu elementów połączonych w wielu punktach. O wytrzymałości każdego przęsła decydują wszystkie! elementy i łączenia wiązara. Spójność jest najważniejsza. Osłabienie jednego elementu lub węzła łączenia eliminuje przęsło całkowicie.
Trwałość poprawnie wykonanego i zamontowanego wiązara decyduje o trwałości całego dachu.
Najczęstsze błędy podczas montażu wiązarów
Jakie błędy najczęściej popełniane? Montaż.
- Dokonuje się go dźwigiem unosząc poszczególne przęsła na ustalone pozycje. Wymogi montażowe bardzo dokładnie definiują ilość punktów podwieszenia. Naruszenie tej zasady skutkuje osłabieniem w danym miejscu przęsła.

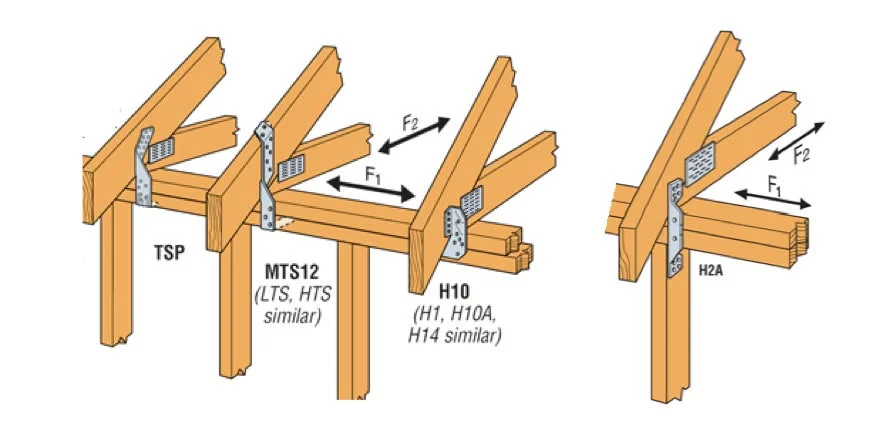

- Montaż do oczepów ściany należy dokonać stosując dedykowane łączniki ciesielskie (zdj.2) Będąc na targach przeprowadziłem kilka rozmów producentami wiązarów. Pytałem, co się dzieje gdy wykonują zestaw na zlecenie bez usługi montażu, czy do zestawu wiązarów dokładane są od razu łączniki ciesielskie aby zewnętrzna firma montująca mogła to poprawnie wykonać? Odpowiedź była taka jaką oczekiwałem uzyskać. Tak. Renomowane firmy, producenci wiązów dachowych wysyłają wraz z zestawem wiązarów elementy do ich montażu. Posłużę się przykładem takich łączników zdjęcie 2 . W prywatnej rozmowie padło wyjaśnienie dlaczego tak postępują, gdyż wcześniej nie dostarczali łączników, monter bez wiedzy przybił i po krótkim czasie problemy.
Dlatego podkreślamy poprawność wykonawczą i technologiczną. Zwróćcie się Państwo do wykonawcy, czy zastosował dedykowane łączniki ciesielskie do montażu. Jeżeli nie zastosował, sugerujemy żeby nie bagatelizować tego zagadnienia i wykonać.
Odbiór techniczny i specyfika drewna
Odbiór techniczny. Kluczowym do zrozumienia jest istota drewna. Nie jest ono materiałem jednorodnym tak samo zachowującym się w różnych warunkach. Drewno ma prawo zachować się w sposób trudny do przewidzenia. To jest właśnie naszą rolą jako odpowiedzialnego wykonawcy, aby właśnie ten aspekt szczególnie mieć na uwadze. Co to w skrócie oznacza? Wymogi obliczeniowe stanowią ważną cześć projektowania konstrukcji, ale wykonanie jest bezwzględnie istotniejsze. Kartki papieru nie wytłumaczą uszkodzonego wiązara.
Cykliczne inspekcje dachu i rola kierownika budowy
Cykliczne inspekcje konstrukcji dachu. Jak już wspomniałem wcześniej, wiązar jest bardzo fajnym rozwiązaniem, ale niestety ze względu na złożoność jest „wrażliwy” na błędy. Zwykłe niepodpatrzenie jednego elementu (czasem trudno jest dostrzec od razu uszkodzony element lub niepoprawne połączenie płytką kolczastą) ma wpływ na resztę więźby.
Na filmiku poniżej przedstawiono problem, który powstał pomiędzy inspekcjami. Zdarza się i nie ma co oczywiście panikować to wszystko jest naprawialne. Należy jedynie cykliczne przeprowadzać inspekcje takiego dachu.
Firma sprzedająca/montująca Państwu dach wiązarowy powinna o takich inspekcjach uprzedzić tudzież zapewnić. Jeżeli nie zapewnia, zwróćcie się o pomoc i sugerują do Waszego Kierownika Budowy. Trochę gorzej, gdy wykonawca i Kierownik Budowy jest w jednej osobie, ale cóż bywa i tak (co zbuduje to sobie podpisze i odbierze), a jeżeli jest problem to spór opiera się na tym, czy kierownik ma kompetencje kierownika czy nie.
Jak to wygląda u nas
My stosujemy na każdym z naszych dachów koncepcje tradycyjnej więźby, krokwie, płatwie, jętki itd. Dach wykonywany jest na placu budowy dlatego mamy pełny wgląd w jakość poszczególnych wbudowanych elementów.
Kierownik Budowy jest osobą trzecią.
Poprawnie zbudowany Państwa Dom to My Ponad 300 domów i już za chwilkę 25 lat aktywnego doświadczenia w branży domów szkieletowych.
Różne wymogi konstrukcyjne w naszych realizacjach
Na koniec artykułu, taki przykład różnych wymogów co do konstrukcji.

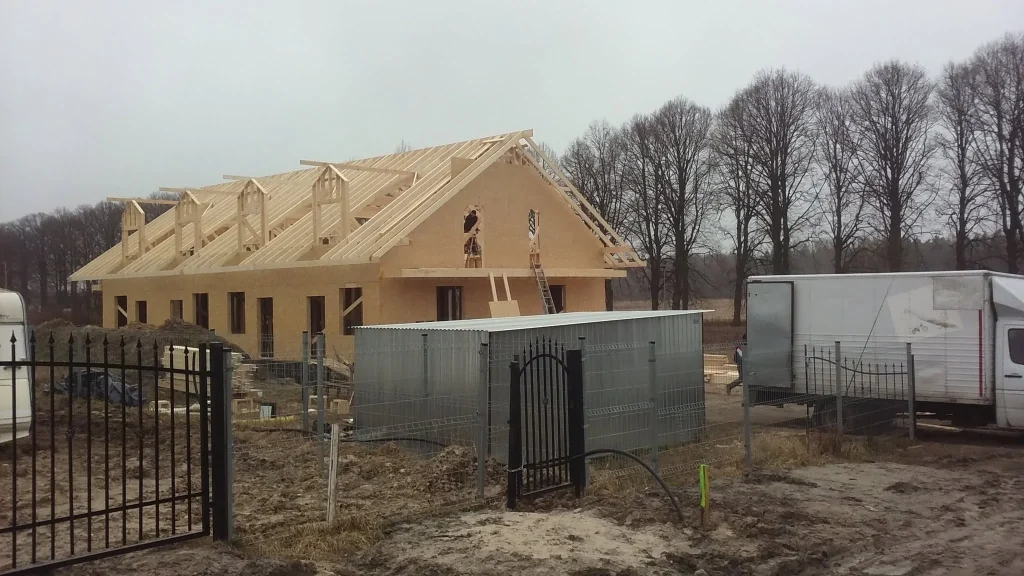

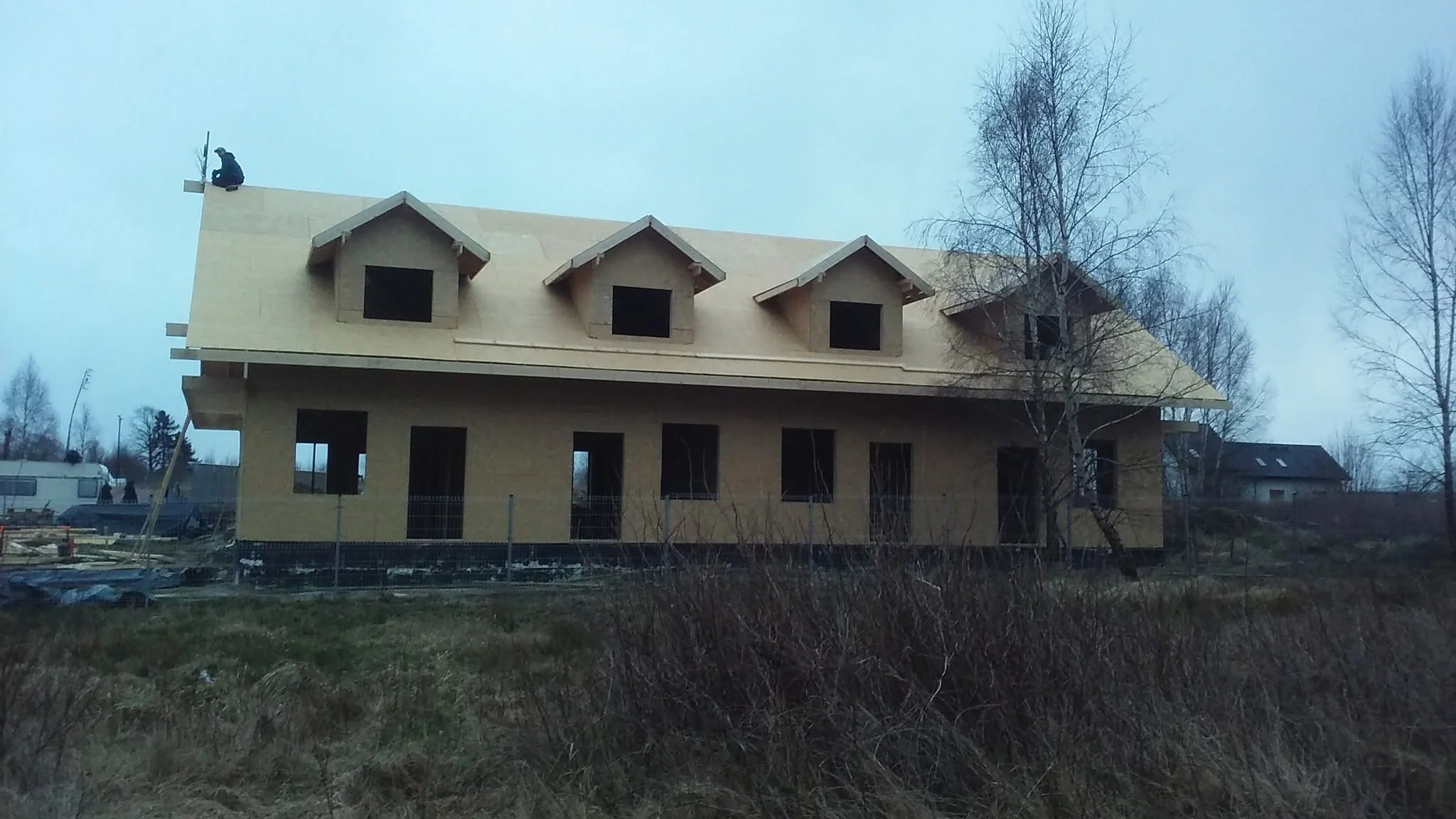

Pensjonat w Mielnie (500m od morza)

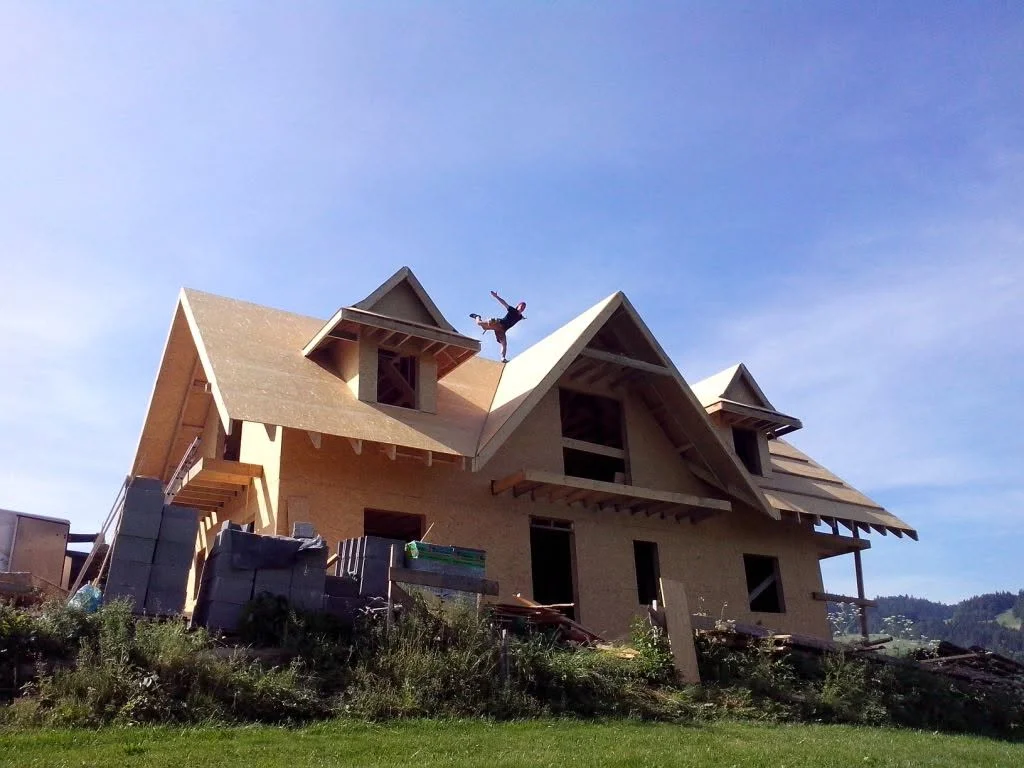

Dom w Pieninach na Juraszowej górze, Krościenko N Dunajcem
W obu tych miejscach możecie Państwo zatrzymać się i wynająć pokój
Pozdrawiamy serdecznie Zespół Bajkowe Domy
